Comparación de modelos 3D y plano 2D
¿Cómo puedo comparar distintas versiones de una pieza en 3D y su plano con NX?
Rastrear los cambios en el plano de dibujo
Utilice el comando Rastrear los cambios en el dibujo para examinar los cambios realizados en el dibujo en una sesión anterior, la misma sesión o entre otros archivos de pieza y revisiones. La opción Rastrear los cambios en el dibujo se utiliza para guardar los datos sobre las instantáneas, generar informes comparativos y visualizar los símbolos de cambio en el dibujo. Puede rastrear la información correspondiente a:
- Láminas
- Vistas
- Cotas
- Anotaciones
- Símbolos
- Tablas
- Curvas de croquis
Sobrepuesto transparente visual
Puede crear, usar y eliminar los datos del sobrepuesto transparente mientras inspecciona visualmente los cambios realizados en un dibujo en una versión anterior, en la misma sesión o entre otros archivos de pieza y revisiones.
Comparación visual de dibujos de piezas similares
| 1. |
|
Abra el dibujo que desea analizar. |
| 2. |  |
Seleccione la pestaña Herramientas de dibujo en plano →Comparación de dibujos →Sobrepuesto transparente visual.
|
| 3. |  |
En el grupo Comparar con seleccione Otro dibujo en la lista de informes. |
| 4. |  |
Seleccione una pieza en la lista Piezas cargadas, o pulse Abrir para seleccionar otro archivo de dibujo.
Pulse el botón Aceptar. Si el dibujo que selecciona no tiene ningún dato del sobrepuesto transparente, pulse sí para crearlo. |
Se muestra el sobrepuesto transparente del dibujo seleccionado sobre la parte superior del dibujo original.
Comparación de modelos 3D

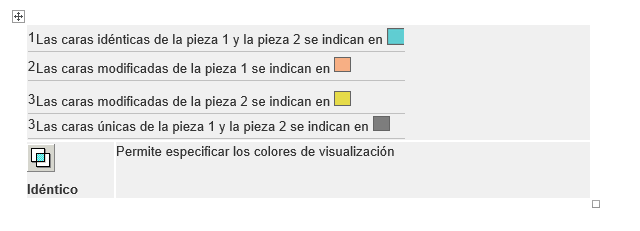

Utilice el comando Comparación de modelos para comparar las geometrías de los cuerpos de dos piezas relacionadas o no relacionadas. Inicialmente, se selecciona un cuerpo originador en cada pieza. También se pueden comparar las figuras y expresiones de las dos piezas. Los bordes y las caras seleccionados, y opcionalmente las figuras y expresiones, se comparan y se clasifican como «Idéntico», «Modificado» y «Único».
